⟦Рельсы железнодорожные⟧
Все виды, типы и размеры

Рельсы — изготовленные из углеродистой стали балки, укладываемые на специализированных шпалах. Применяются для построения железнодорожных путей различного назначения. Изготовление рельс контролируется различными ГОСТ, для каждого типа, вида рельс.

Материал страницы предоставляется, как есть, без возможности редактирования и добавления информации. Данная страница несет исключительно информационный характер, хоть и имеет спонсора в лице компании ООО «ЛитСтройКом» Основная цель которая преследовалась при создании данного материала о железнодорожных рельсах, это консолидация всей нужной информации на одной странице. Мы надеемся такой подход, облегчит новому поколению специалистов по Ж/Д, получить нужную и актуальную информацию.

⟦Виды Рельс⟧

Рельсы для железных дорог промышленных предприятий

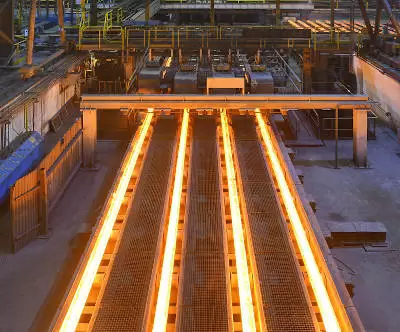

Рельсы для железных дорог промышленных предприятий РП50, РП65, РП75 — предназначены для укладки на ширококолейный железнодорожный путь и стрелочные переводы для промышленных предприятий.

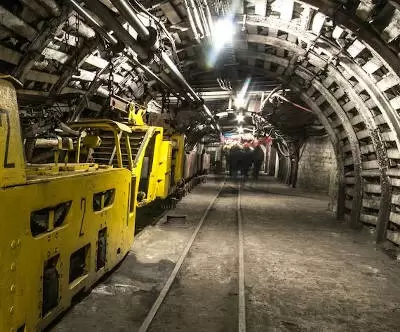

Железнодорожные рельсы узкой колеи P8, P11, P18, P24 — предназначены для укладки на узкоколейных железных дорогах и подземных шахтах.

Железнодорожные рельсы узкой колеи (P8, P11, P18, P24)
Шахтерские рельсы, для шахтных проводников (P33, P38, P43)

Шахтерские рельсы, для шахтных проводников P33, P38, P43 — предназначены для ширококолейного соединения и непрерывных железных дорог, а также для производства стрелочных переводов.

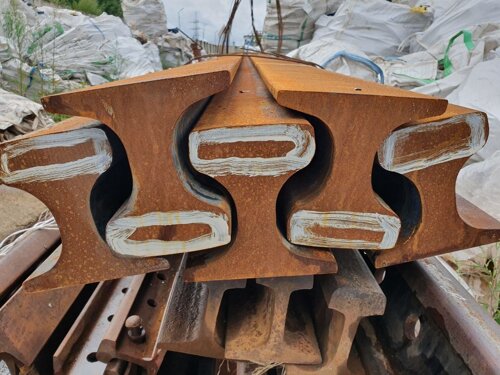

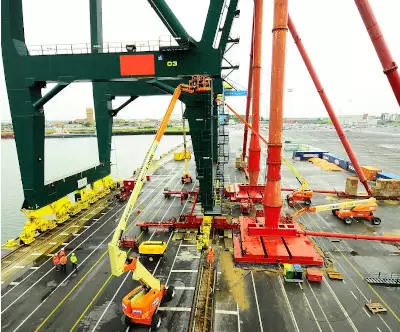

Рельсы крановые КР70, КР80, КР100, КР120, КР140 — используются при прокладывании путей для подъёмных кранов и крановых тележек.

Рельсы крановые (КР70, КР80, КР100, КР120, КР140)
Рельсы рамные РР65

Рельсы рамные РР65 — используются для построения соединений и пересечений железнодорожного пути. Рамными называют рельсы, к которым прижимается остряки. Поскольку остряки – элементы подвижные, они не могут преодолевать боковое давление. Из за этого к рамным рельсам прикрепляют упорные болты через которые давление от прижатого остряка передается на рамный рельс.

Контррельсовые рельсы РК50, РК65, РК75 — применяются в конструкциях верхнего строения железнодорожного пути. Используют для предотвращения схода колес состава с путевого рельса, а также их удержания в случае схода.

Рельсы крановые (КР70, КР80, КР100, КР120, КР140)

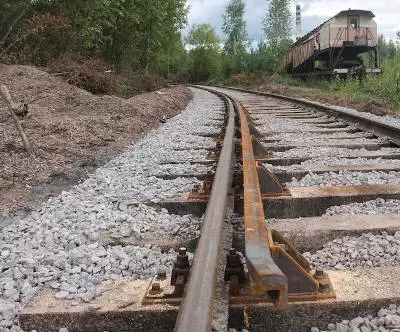

Рельсы контррельсовые РК50 РК65 РК75

Рельсы контррельсовые РК50 РК65 РК75 — применяемые в конструкциях верхнего строения пути с железнодорожными рельсами широкой колеи. В качестве защитных мер концы контррельс загибают под углом в 45 градусов. Ширина между контррельсом и путевым рельсом не должные превышать 90 мм.

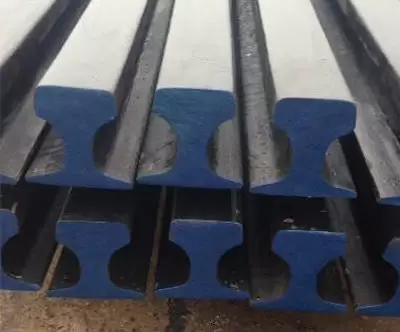

Рельсы остряковые ОР43, ОР50, ОР65, ОР75 — используются для изготовления конструкций верхнего строения железнодорожного пути широкой колеи общего и не общего пользования. Предназначены для применения в конструкциях ВСП и эксплуатации их в путях железных дорог, метрополитенов и путей общего пользования, а также технологических путей промышленного транспорта широкой колеи.

Рельсы остряковые ОР43, ОР50, ОР65, ОР75

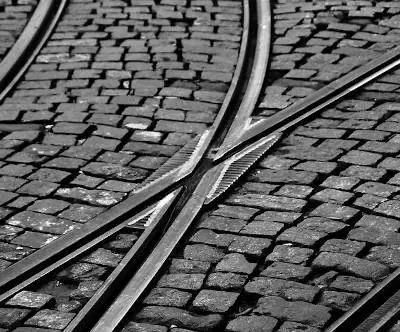

Рельсы трамвайные желобчатые Т58, Т62, Т60, Т65

Рельсы трамвайные желобчатые Т58, Т62, Т60, Т65 — используются для укладки на трамвайных железных дорогах. Трамвайные рельсы отличаются от железнодорожных химическим составом и структурой стали, а также наличием термообоработки, которые предназначены для путей городского электрического транспорта.

Рельсы усовиковые УР65 — используются для изготовления железнодорожных крестовин с непрерывной поверхностью катания. Усовиковые рельсы используются на участках пересечения путей и съездов, на стрелочных переводах. Обеспечивают фиксированное направление движения ребордерных колес между крестовиной и путевым рельсом.

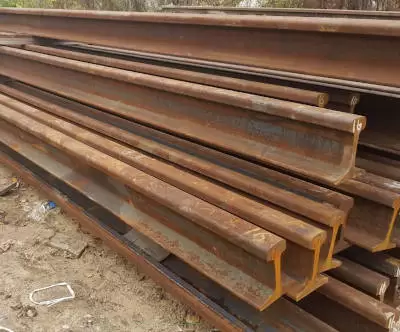

Рельсы усовиковые УР65

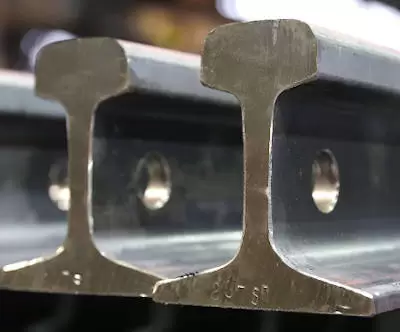

Вид: Рельсы железнодорожные Р50, Р65, Р75

Рельсы железнодорожные Р50, Р65, Р75 — предназначены для звеньевого и бесстыкового пути железных дорог широкой колеи и для производства стрелочных переводов. Самые распространенные типы рельс, выливаемые из марки стали М76, М74. Ходовым типом является Р65, который имеет приемлемую плотность стали и временное сопротивление не менее 90 кгс/см2. Высокая марка стали позволяет получать продукцию с относительным удлинение, не менее 4 %.

⟦Типы Рельс⟧

Ниже представлена упрощенная таблица по основным типам рельс, которые производятся в данный момент. Все они укладываются на железнодорожные пути широкой колеи (ширококолейные). Конечно же есть еще типы рельс, которые не производятся сейчас, но используются на линиях. Но модернизация железнодорожных дорого, сокращает количество старогодных рельс.

ПоказательР75 - ГОСТ 16210-77Р65 - ГОСТ 8161-75Р50 - ГОСТ 7174-75Р43 - ГОСТ 7173-54
Номер чертежа№01№02№03№04
Масса 1 м рельса, кг74,4164,7251,6744,65
Масса рельса длиной 25 м, кг1860161812921116
Высота рельса, мм192180152140
Ширина головки рельса, мм75757270
Ширина подошвы, мм150150132114

⟦Длина Рельс⟧

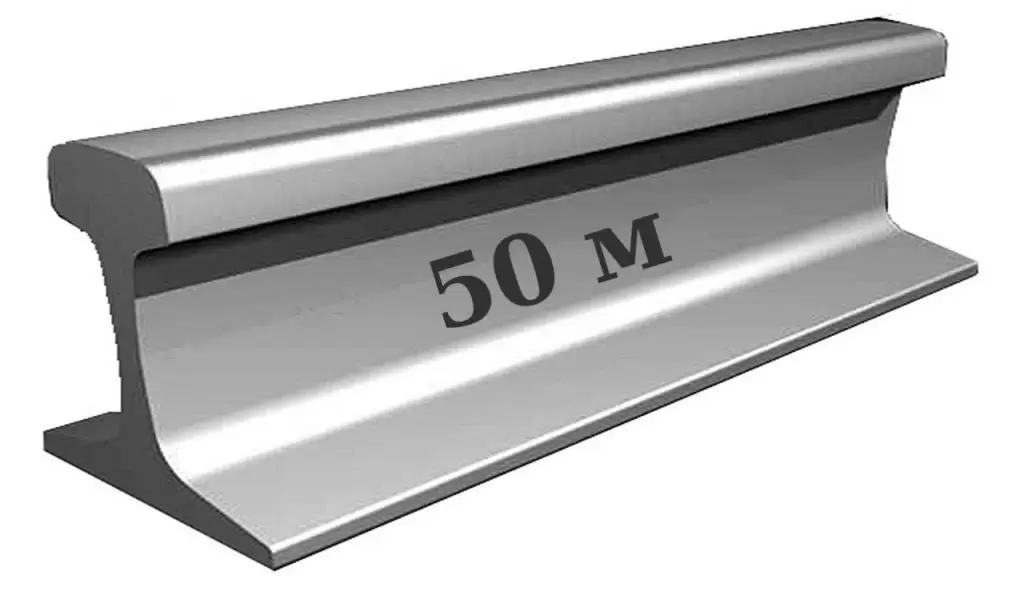

Естественно стандарты немного отличаются в разных странах, но длина стандартного железнодорожного рельса, производимого рельсопрокатными заводами в странах СНГ, составляет 12,5; 25; 50 и 100 метров. Чем больше длина рельс, тем меньше стыковых скреплений, что позволяет уменьшить сопротивление при движении поездов. Длинные рельсы и сварные швы уменьшают износ подвижного состава и расходы на содержание пути.

⟦Рельс Р 75⟧

Не самый распространенный тип рельс, поскольку может выпускаться только очень крупными заводами, такими как ЕВРАЗ. Рельсы Р 75, самые жирные: 1 метр содержит 74,41 кг высокоуглеродистой стали. Длина таких рельс, в основном 25 метров, но под большой заказ, естественно можно вылить 50 метровые или 100 метровые.

Марка стали М76

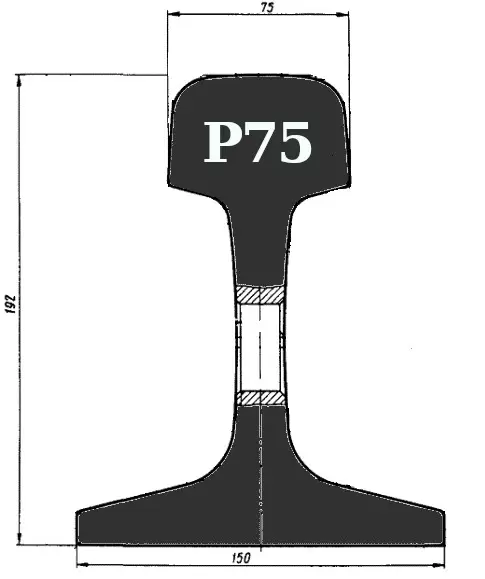

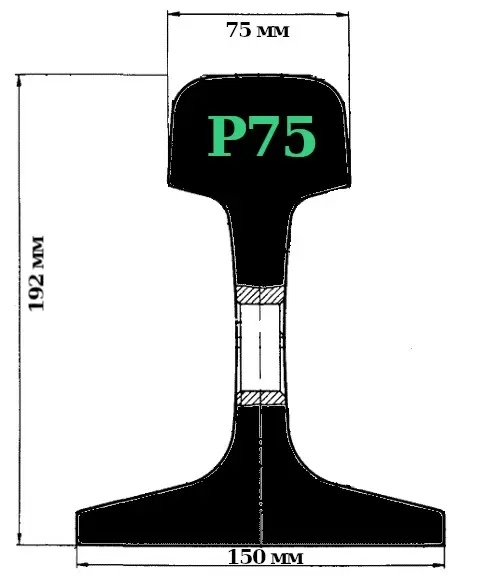

Рельс Р75 (длина, ширина, размер)

⟦Рельс Р 65⟧

Наоборот, самый распространенный тип рельс, применяется и укладываются в зависимости от грузонапряженности. Рельсы Р 65: 1 метр содержит 64,72 кг высокоуглеродистой стали. Длина таких рельс, может быть очень разной. При построение путей малой протяженности, нельзя использовать длину менее 6 метров.

Марка стали М76

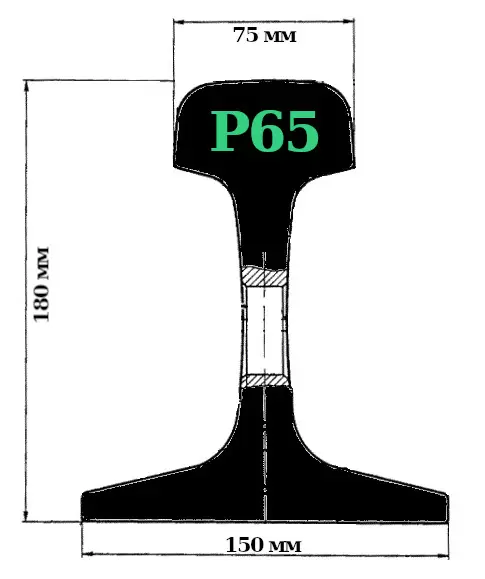

Рельсы Р65 (длина, ширина, размаер)

⟦Рельс Р 50⟧

На путях промышленных предприятий находят применение рельсы типов Р 50: 1 метр содержит 51,67 кг углеродистой стали. Длина таких рельс, может быть очень разной. При построение путей малой протяженности, нельзя использовать длину менее 6 метров.

Марка стали М74

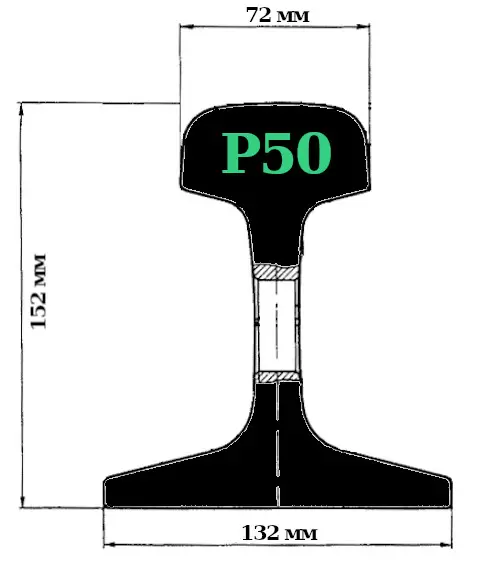

Рельсы Р50 (длина, ширина, размаер)

⟦Рельс Р 43⟧

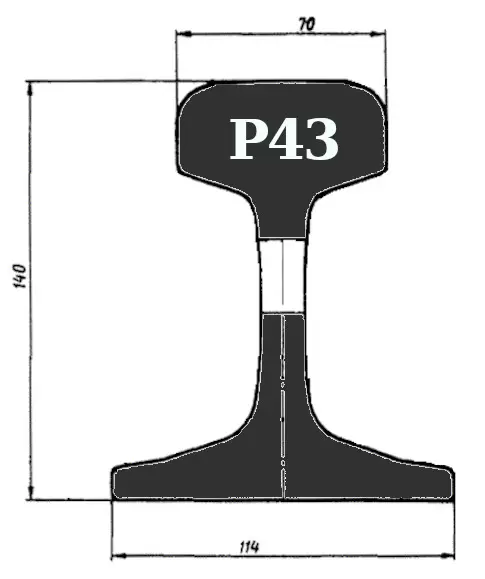

Рельс типа Р43 по ГОСТ 7173-54  производятся с 1955 г. и на данный такие рельсы применяются только на промышленных объектах. Рельс Р 43: 1 метр содержит 44,65 кг углеродистой стали. Длинна 12,5 метров является основной для данного типа рельс, но есть заводы которые могут изготовит длину под заказ.

Марка стали М70

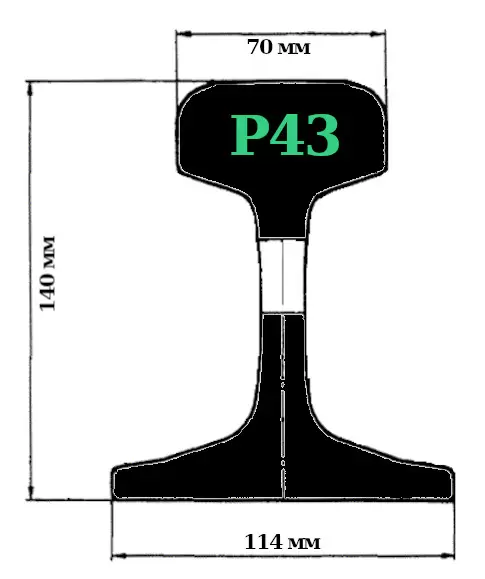

Рельсы Р43 (длина, ширина, размаер)

⟦Вопросы⟧

Самые распространенные вопросы про рельсы

Ржавеют еще как, просто пути постоянно проходят профилактику, да и верх рельс шлифуется за счет трения. К тому же, не сравнивайте бытовую (вторичную) сталь и высокоуглеродистую сталь, которая используется в рельсах.

Как любая глобальная технология, железные дороги развивались и стандартизировались в разных странах при разных условиях. Если говорить про Россию, то чаще используется ширина колеи 1524 мм, в Европе применяется 1435 миллиметровая ширина колее.

Все зависит от класса рельс, который определяется ГОСТ-ом. На данной странице мы разбирали только 4 класса рельс: Р75, Р65, Р50, Р43. Вес одного метра можно посмотреть в этой таблице.

При производстве рельс, по мимо стали нужной марки, используется сложный химический состав (смесь хрома, алюминия, кислорода, водорода, ванадия и других необходимых элементов). Все это естественно делается на крупных металлургических комбинатах.

Это значит, что рельс произведен по ГОСТ 8161-75 и имеет определенные характеристики по высоте, ширине и весу одного метра. Это самый распространенный тип рельс, который применяется при строительстве общественных и коммерческих железнодорожных путей.

Отличаются маркой стали например, в рельсах Р 65 используется сталь марки М 76, а в рельсах РП 65 используется сталь марки 76. В первом случае сплав делается с уклоном на высокую скорость, так как Р 65 используется на железнодорожных путях общего назначения. Во втором случае в рельсах РП 65, делается уклон на предел кратковременной прочности, из за промышленного назначения.

Шлифование рельс это стандартная процедура технической профилактики железнодорожных путей. Производится она с помощью рельсошлифовальных поездов РШП. Назначается она экспертами после осмотра путей (не плановая) или по внутреннему регламенту технической службы (плановая шлифовка).

Конечно можно и даже есть несколько способов сварки: электродуговая сварка, термитная, газопрессовая. На данный момент, только сварка рельс, максимально соответствует всем современным требованиям к бесстыковым железнодорожным путям.

Как любое государственное предприятие, РЖД закупает рельсы через открытые торги. Компания ООО «ЛитСтройКом» часто участвует в подобных тендерах и занимается поставкой материалов для путей.

Рельсы продаются как с заводов производителей, так и со складов оптовых поставщиков. На заводе рельсы немного дешевле и есть возможность заказа собственных размеров, но там нужны очень большие объемы. Поэтому есть такие компании как ООО «ЛитСтройКом», которые имеют собственные склады и могу продавать рельсы не большими объемами. Перейти в каталог для заказа …
