Описание

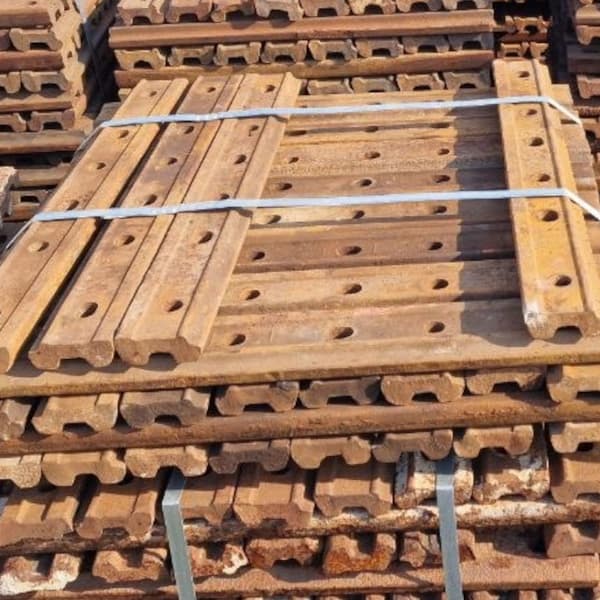

Рельсовая накладка 1Р43 предназначена для соединения рельсов типа Р43 в местах их стыковки. Накладка устанавливается по обе стороны рельсового стыка и совместно со стыковыми болтами обеспечивает необходимую прочность и устойчивость соединения.
Конструкция и размеры накладки 1Р43 регламентированы ГОСТ 19127-73 «Накладки двухголовые к рельсам типа Р43.
Стандарт предусматривает два исполнения накладок — 1Р43 и 2Р43, отличающиеся расположением болтовых отверстий.
Для 1Р43 используется двухголовая конструкция с шестью болтовыми отверстиями. По данным альбома чертежей ВСП, масса шестидырной накладки составляет около 16,01 кг, высота — 95,64 мм, ширина — 40 мм.
Накладка применяется при строительстве, ремонте и реконструкции железнодорожных путей, где используются рельсы Р43.
Основные характеристики:
- тип — 1Р43;
- назначение — стыковое соединение рельсов Р43;
- конструкция — двухголовая;
- 6 болтовых отверстий;
- нормативная документация — ГОСТ 19127-73;
- масса одной накладки — около 16,01 кг.
